Strop drewniany o rozpiętości 7 metrów to złożona konstrukcja budowlana, która wymaga precyzyjnego planowania i odpowiedniego doboru materiałów. Prawidłowy dobór belek stropowych jest kluczowy dla bezpieczeństwa całej konstrukcji. Można wykorzystać różne rodzaje belek - od tradycyjnych drewnianych po nowoczesne prefabrykowane. Każdy element stropu musi spełniać określone wymogi techniczne i być zgodny z normami budowlanymi.
Konstrukcja taka składa się z kilku podstawowych warstw, które razem tworzą stabilną i funkcjonalną całość. Właściwe wykonanie stropu zapewnia nie tylko bezpieczeństwo, ale także komfort użytkowania budynku.
Najważniejsze informacje:- Belki stropowe muszą mieć odpowiednią grubość (4-5 cm) i wysokość (14-28 cm)
- Rozstaw belek powinien wynosić 40-60 cm
- Wilgotność drewna nie może przekraczać 20%
- Dostępne są trzy główne rodzaje belek: lite, prefabrykowane i dwuteowe
- Konstrukcja wymaga właściwej izolacji akustycznej
- Przy dużych rozpiętościach konieczne może być zastosowanie dodatkowych podpór
Wymiary belek stropowych dla rozpiętości 7 m
Przy projektowaniu stropu drewnianego o rozpiętości 7m kluczowy jest właściwy dobór belek na strop. Wymiary elementów konstrukcyjnych muszą zapewniać odpowiednią nośność i stabilność. Najważniejszym parametrem jest wysokość belki, która determinuje wytrzymałość całej konstrukcji.
Przekrój belek stropowych 7m zależy od typu zastosowanego materiału i obciążeń. Dla typowego domu jednorodzinnego belki powinny mieć szerokość minimum 8 cm. Wysokość elementu trzeba dobrać w zależności od rodzaju drewna i planowanych obciążeń użytkowych.
| Typ belki | Szerokość (cm) | Wysokość (cm) | Długość (m) |
|---|---|---|---|
| Drewno lite | 8-12 | 24-32 | 7,2-7,5 |
| Prefabrykowana | 8-10 | 20-30 | 7,2-7,4 |
| Dwuteowa | 8-10 | 26-36 | 7,2-7,5 |
Rodzaje materiałów do konstrukcji belek stropowych
Belki z drewna litego
Belki konstrukcyjne na strop drewniany z litego drewna to tradycyjne rozwiązanie. Najczęściej stosuje się drewno sosnowe lub świerkowe o wilgotności nieprzekraczającej 20%. Materiał musi być odpowiednio wysuszony i zaimpregnowany.
Drewno lite charakteryzuje się naturalną elastycznością i dobrą wytrzymałością. Wymaga jednak regularnej kontroli i konserwacji, aby zachować swoje właściwości.
Belki prefabrykowane i dwuteowe
Nowoczesne belki na strop drewniany 7m w wersji prefabrykowanej oferują wysoką stabilność wymiarową. Wykonane są z klejonego drewna lub płyt OSB, co zapewnia jednolite parametry techniczne.
Belki dwuteowe łączą zalety drewna klejonego i materiałów inżynieryjnych. Ich konstrukcja pozwala na uzyskanie dużej wytrzymałości przy mniejszej masie własnej.
- Większa stabilność wymiarowa
- Mniejsze ryzyko odkształceń
- Łatwiejszy montaż
- Lepsze parametry nośności
- Odporność na pękanie
Czytaj więcej: Obróbka przyścienna: 5 kluczowych zasad montażu - musisz je znać
Rozstaw i wzmocnienia belek stropowych
Prawidłowy rozstaw belek stropowych 7m to podstawa stabilnej konstrukcji. Standardowo przyjmuje się odległość między osiami belek wynoszącą od 40 do 60 cm.
Przy większych obciążeniach użytkowych należy zmniejszyć rozstaw elementów. Warto pamiętać, że mniejszy rozstaw zwiększa sztywność stropu.
Rozstaw zależy również od grubości poszycia stropu. Im cieńsza warstwa wykończeniowa, tym mniejszy powinien być rozstaw belek.
Podparcia i wzmocnienia konstrukcji
Przy stropie drewnianym o rozpiętości 7m często konieczne jest zastosowanie dodatkowych podparć. Można wykorzystać słupy podporowe lub podciągi poprzeczne. Wzmocnienia należy rozmieścić w regularnych odstępach.
Istotne jest prawidłowe zakotwienie belek w ścianach nośnych. Końce belek powinny być oparte na minimum 15 cm długości. Miejsca podparć wymagają starannego zabezpieczenia przed wilgocią.
Parametry wytrzymałościowe stropu drewnianego
Belki na strop drewniany 7m muszą spełniać określone parametry wytrzymałościowe. Kluczowa jest nośność na zginanie oraz sztywność konstrukcji. Wartości te zależą od gatunku drewna i przekroju belki.
Dla typowego stropu mieszkalnego należy przyjąć obciążenie użytkowe minimum 1,5 kN/m². Dodatkowo trzeba uwzględnić ciężar własny konstrukcji oraz warstw wykończeniowych.
| Rodzaj belki | Nośność (kN/m²) | Moduł sprężystości (GPa) | Maksymalne ugięcie (mm) |
|---|---|---|---|
| Drewno lite C24 | 2,5-3,0 | 11 | 23,3 |
| Drewno klejone GL24h | 3,0-3,5 | 11,6 | 21,0 |
| Belka dwuteowa | 3,5-4,0 | 12 | 19,6 |
Obliczenia ugięcia stropu
Maksymalne ugięcie stropu drewnianego 7m nie może przekraczać L/350, gdzie L to rozpiętość w milimetrach. Wartość tę należy sprawdzić dla każdej projektowanej konstrukcji.
Wzór na obliczenie ugięcia: f = (5 × q × L⁴) / (384 × E × I), gdzie q - obciążenie całkowite, L - rozpiętość, E - moduł sprężystości, I - moment bezwładności przekroju.
Jak prawidłowo zamontować belki stropowe?

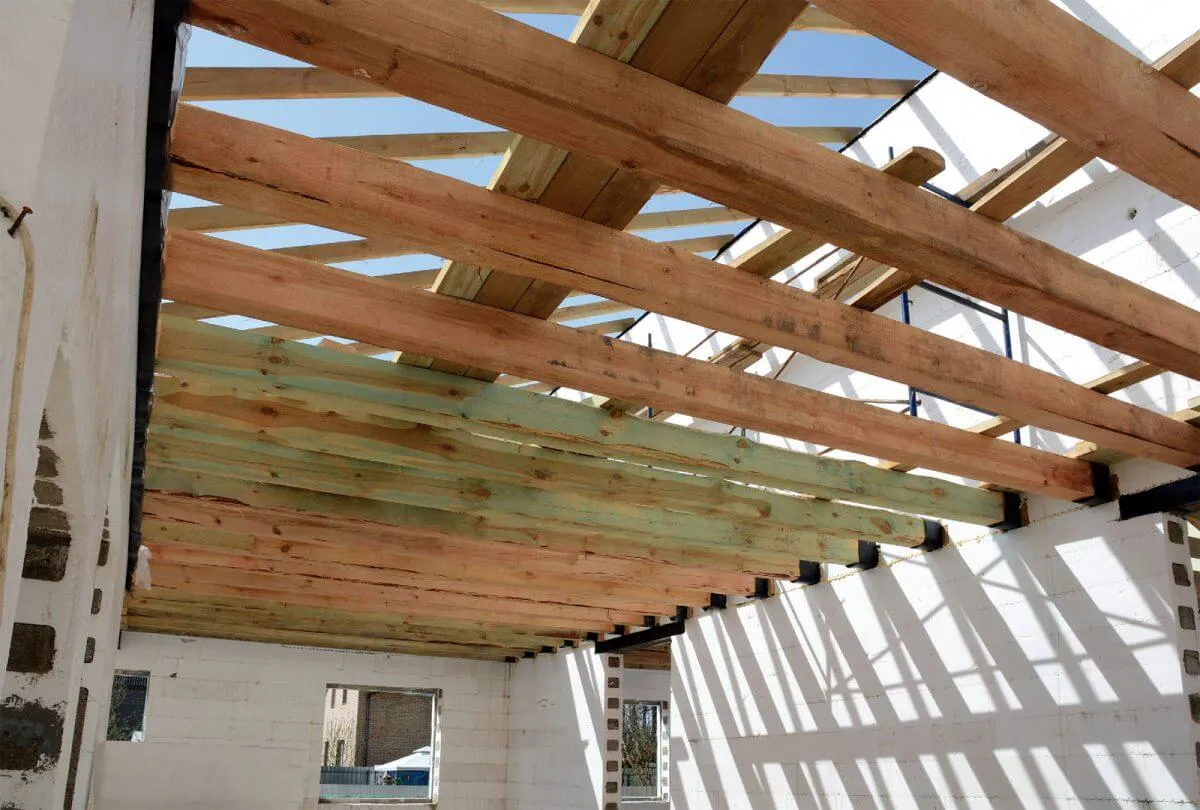

Montaż belek na strop drewniany rozpoczyna się od dokładnego wypoziomowania podpór. Belki należy układać zgodnie z projektem, zachowując stały rozstaw. Każdy element musi być zabezpieczony przed przesunięciem.
Podczas montażu konieczne jest stosowanie stężeń montażowych. Zapobiegają one skręcaniu i wyboczeniu belek. Stężenia można usunąć dopiero po wykonaniu pełnego poszycia stropu.
Końcówki belek wymagają specjalnej izolacji przeciwwilgociowej. W miejscach oparcia należy zastosować przekładki z papy lub folii. Minimalna długość oparcia powinna wynosić 15 cm.
Zasady bezpiecznego montażu
Bezpieczeństwo podczas montażu belek stropowych jest priorytetem. Prace należy wykonywać z użyciem odpowiednich zabezpieczeń i rusztowań. Wszystkie elementy muszą być transportowane zgodnie z zasadami BHP.
Kluczowe jest przestrzeganie kolejności montażu i stosowanie się do zaleceń projektowych. Każdy etap prac powinien być kontrolowany przez osobę z odpowiednimi uprawnieniami.
- Sprawdzenie stanu technicznego belek przed montażem
- Zabezpieczenie elementów przed wpływami atmosferycznymi
- Kontrola poziomów i rozstawu belek
- Prawidłowe wykonanie połączeń i stężeń
- Stosowanie odpowiednich materiałów izolacyjnych
- Dokumentowanie poszczególnych etapów montażu
Normy budowlane dla stropów drewnianych
Projektowanie i wykonanie stropu drewnianego 7m musi być zgodne z normą PN-EN 1995-1-1. Określa ona wymagania dotyczące konstrukcji drewnianych i ich elementów.
Norma definiuje klasy wytrzymałości drewna oraz sposoby obliczania nośności. Istotne są również wytyczne dotyczące zabezpieczenia przeciwpożarowego i przeciwwilgociowego konstrukcji.
Dodatkowo należy uwzględnić wymagania norm dotyczących ochrony cieplnej i akustycznej budynków. Strop musi spełniać określone parametry izolacyjności akustycznej i termicznej.
Na co zwrócić szczególną uwagę przy konstrukcji stropu drewnianego?
Prawidłowy dobór belek stropowych to podstawa bezpiecznej konstrukcji. Dla rozpiętości 7 metrów zaleca się stosowanie belek o wysokości 24-36 cm, w zależności od rodzaju materiału. Rozstaw belek 45-50 cm zapewnia optymalną sztywność stropu.
Wybór materiału ma kluczowe znaczenie - dostępne są tradycyjne belki z drewna litego, nowoczesne belki prefabrykowane oraz dwuteowe. Każde rozwiązanie ma swoje zalety, ale najważniejsze jest zachowanie odpowiednich parametrów wytrzymałościowych i przestrzeganie norm budowlanych.
Podczas montażu najistotniejsze jest prawidłowe oparcie belek w ścianach (minimum 15 cm), zastosowanie izolacji przeciwwilgociowej oraz stężeń montażowych. Przy rozpiętości 7 metrów konieczne może być zastosowanie dodatkowych podparć w postaci słupów lub podciągów poprzecznych.
