Podłączenie skrzynki elektrycznej schemat to kluczowy element instalacji elektrycznej w każdym domu. Prawidłowe wykonanie tego zadania zapewnia bezpieczeństwo i niezawodność systemu elektrycznego. W tym artykule przedstawimy proste schematy i krok po kroku wyjaśnimy, jak prawidłowo podłączyć skrzynkę elektryczną. Niezależnie od tego, czy jesteś doświadczonym elektrykiem czy majsterkowiczem, te wskazówki pomogą Ci zrozumieć proces i uniknąć typowych błędów.

Kluczowe wnioski:
  • Bezpieczeństwo jest najważniejsze - zawsze odłącz główne zasilanie przed rozpoczęciem pracy.
  • Dokładnie zapoznaj się ze schematem podłączenia skrzynki elektrycznej przed rozpoczęciem instalacji.
  • Używaj odpowiednich narzędzi i materiałów wysokiej jakości, aby zapewnić trwałość instalacji.
  • Sprawdź wszystkie połączenia dwukrotnie, aby uniknąć zwarć i innych problemów.
  • W razie wątpliwości zawsze konsultuj się z profesjonalnym elektrykiem.

Schemat podłączenia skrzynki elektrycznej: podstawy

Zrozumienie schematu podłączenia skrzynki elektrycznej jest kluczowe dla każdego, kto chce samodzielnie wykonać instalację elektryczną. Podstawowy schemat składa się z kilku głównych elementów: głównego wyłącznika prądu, rozłącznika izolacyjnego, zabezpieczeń nadprądowych oraz różnicowoprądowych.

Główny wyłącznik prądu to pierwszy element w skrzynce, który pozwala na odcięcie zasilania dla całej instalacji. Za nim znajduje się rozłącznik izolacyjny, który umożliwia bezpieczne odłączenie obwodów podczas prac konserwacyjnych.

Zabezpieczenia nadprądowe, takie jak bezpieczniki topikowe lub wyłączniki nadprądowe, chronią instalację przed przeciążeniem i zwarciem. Ich dobór zależy od mocy i charakterystyki obwodów, które zabezpieczają.

Ostatnim, ale nie mniej ważnym elementem są wyłączniki różnicowoprądowe. Chronią one użytkowników przed porażeniem prądem, wykrywając nawet niewielkie upływy prądu do ziemi. Są niezbędne w nowoczesnych instalacjach elektrycznych.

Pamiętaj, że schemat podłączenia skrzynki elektrycznej może się różnić w zależności od specyfiki budynku i wymagań lokalnych przepisów. Zawsze warto skonsultować się z profesjonalnym elektrykiem przed rozpoczęciem prac.

Narzędzia potrzebne do podłączenia skrzynki elektrycznej

Do prawidłowego podłączenia skrzynki elektrycznej niezbędny jest odpowiedni zestaw narzędzi. Podstawowym narzędziem jest multimetr, który pozwoli na pomiar napięcia, prądu i rezystancji. Wybierz model cyfrowy z funkcją automatycznego doboru zakresu dla łatwiejszej obsługi.

Kolejnym niezbędnym narzędziem jest zestaw śrubokrętów izolowanych. Pamiętaj, że muszą być one przeznaczone do pracy pod napięciem i posiadać odpowiednie atesty. Warto zainwestować w wysokiej jakości narzędzia, które zapewnią bezpieczeństwo i komfort pracy.

Nie zapomnij o szczypicach do ściągania izolacji oraz zaciskarkach do końcówek kablowych. Te narzędzia pozwolą na profesjonalne przygotowanie przewodów do podłączenia. Dobrej jakości zaciskarki zapewnią trwałe i bezpieczne połączenia.

Warto też mieć pod ręką miernik kolejności faz, szczególnie jeśli pracujesz z instalacją trójfazową. To narzędzie pomoże uniknąć błędów w podłączeniu, które mogłyby prowadzić do uszkodzenia urządzeń.

Ostatnim, ale równie ważnym elementem wyposażenia jest odzież ochronna. Rękawice elektroizolacyjne, okulary ochronne i buty z izolowaną podeszwą to minimum, które zapewni Ci bezpieczeństwo podczas pracy przy skrzynce elektrycznej.

Czytaj więcej: Szybkozłączka do Szamba - Przyłącze do Opróżniania Szamba

Bezpieczeństwo przy podłączaniu skrzynki elektrycznej

Bezpieczeństwo to priorytet przy podłączaniu skrzynki elektrycznej. Pierwszą i najważniejszą zasadą jest odłączenie głównego zasilania przed rozpoczęciem jakichkolwiek prac. Upewnij się, że prąd jest odcięty, używając miernika napięcia.

Zawsze stosuj zasadę "jednej ręki" podczas pracy przy instalacji elektrycznej. Oznacza to, że jedną rękę trzymasz za plecami lub w kieszeni, aby uniknąć przepływu prądu przez klatkę piersiową w przypadku przypadkowego kontaktu z napięciem.

Korzystaj wyłącznie z narzędzi izolowanych, przeznaczonych do pracy przy instalacjach elektrycznych. Zwykłe narzędzia mogą nie zapewnić odpowiedniej ochrony przed porażeniem prądem. Regularnie sprawdzaj stan izolacji swoich narzędzi.

Nigdy nie pracuj przy instalacji elektrycznej, gdy jesteś zmęczony lub pod wpływem alkoholu. Koncentracja i pełna świadomość są kluczowe dla bezpieczeństwa. Jeśli czujesz się niepewnie, zawsze lepiej odłożyć pracę na później lub skonsultować się z profesjonalistą.

Pamiętaj o odpowiednim oznakowaniu skrzynki elektrycznej po zakończeniu prac. Umieść wewnątrz aktualny schemat instalacji i oznacz wyraźnie poszczególne obwody. To ułatwi przyszłe prace konserwacyjne i zwiększy bezpieczeństwo użytkowania.

Krok po kroku: podłączenie skrzynki elektrycznej

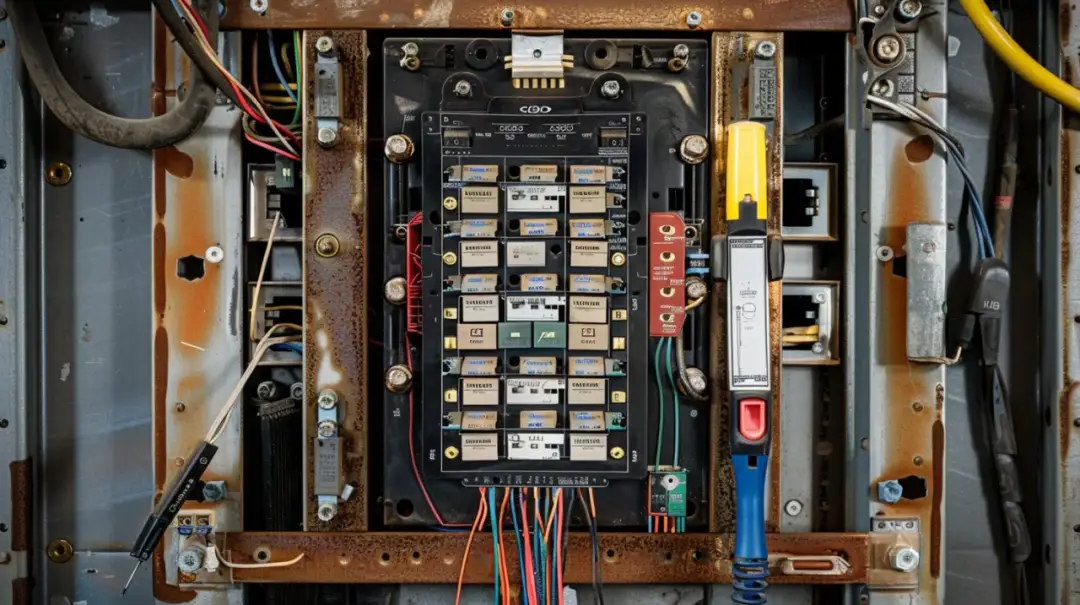

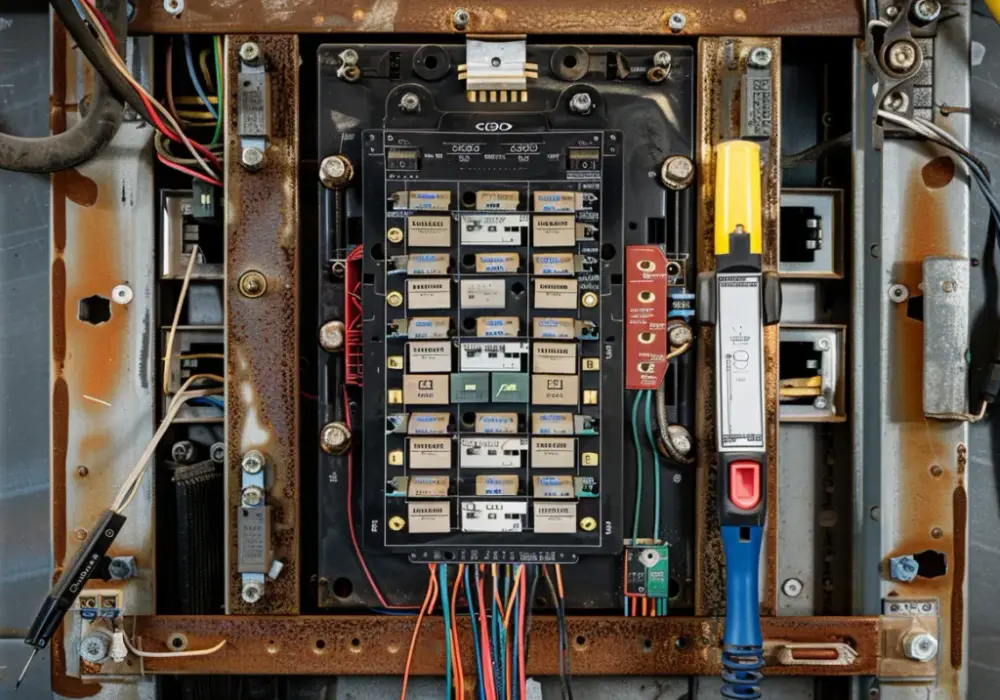

Zdjęcie Jak prawidłowo podłączyć skrzynkę elektryczną? Proste schematy

Rozpocznij podłączenie skrzynki elektrycznej od dokładnego zapoznania się ze schematem. Upewnij się, że rozumiesz wszystkie połączenia i funkcje poszczególnych elementów. Jeśli masz jakiekolwiek wątpliwości, skonsultuj się z doświadczonym elektrykiem.

Pierwszym krokiem jest montaż szyny DIN w skrzynce. To na niej będziesz mocować wszystkie elementy zabezpieczające. Upewnij się, że szyna jest solidnie przymocowana i wypoziomowana. Następnie zamontuj główny wyłącznik prądu na początku szyny.

Kolejnym etapem jest instalacja zabezpieczeń nadprądowych dla poszczególnych obwodów. Pamiętaj o zachowaniu odpowiedniej kolejności zgodnie ze schematem. Za nimi umieść wyłączniki różnicowoprądowe, które będą chronić użytkowników przed porażeniem.

Teraz czas na podłączenie przewodów. Zacznij od przewodów fazowych, następnie podłącz przewód neutralny i uziemiający. Upewnij się, że wszystkie połączenia są solidne i zabezpieczone przed poluzowaniem. Używaj odpowiednich końcówek kablowych dla zapewnienia trwałości połączeń.

Na koniec sprawdź dokładnie wszystkie połączenia, porównując je ze schematem. Upewnij się, że każdy przewód jest podłączony do odpowiedniego zacisku i że nie ma luźnych końcówek. Dopiero po takiej kontroli możesz przystąpić do testowania instalacji.

  • Zawsze pracuj przy odłączonym głównym zasilaniu
  • Używaj narzędzi izolowanych i środków ochrony osobistej
  • Dokładnie oznacz wszystkie przewody i obwody
  • Sprawdź dwukrotnie wszystkie połączenia przed uruchomieniem
  • W razie wątpliwości, skonsultuj się z profesjonalnym elektrykiem

Typowe błędy przy podłączaniu skrzynki elektrycznej

Jednym z najczęstszych błędów przy podłączaniu skrzynki elektrycznej jest nieprawidłowy dobór przekroju przewodów. Zbyt cienkie przewody mogą się przegrzewać i stanowić zagrożenie pożarowe. Zawsze kieruj się aktualnymi normami i obliczeniami przy doborze przekrojów.

Kolejnym częstym błędem jest niewłaściwe zabezpieczenie obwodów. Zbyt duże wartości bezpieczników mogą nie zapewnić odpowiedniej ochrony, podczas gdy zbyt małe będą powodować częste wyłączenia. Dokładnie analizuj charakterystykę każdego obwodu przed doborem zabezpieczeń.

Niedokładne dokręcenie zacisków to błąd, który może prowadzić do przegrzewania się połączeń i w konsekwencji do pożaru. Zawsze używaj narzędzi z regulowanym momentem obrotowym i dokręcaj zaciski zgodnie z zaleceniami producenta.

Brak lub niewłaściwe oznakowanie przewodów i obwodów to błąd, który utrudnia przyszłe prace konserwacyjne i może prowadzić do niebezpiecznych pomyłek. Zawsze starannie oznaczaj każdy przewód i obwód, używając trwałych etykiet.

Ostatnim, ale nie mniej ważnym błędem jest pomijanie testów po zakończeniu instalacji. Każda nowa instalacja lub modyfikacja powinna przejść serię testów bezpieczeństwa i funkcjonalności przed oddaniem do użytku. Nie pomijaj tego kroku, nawet jeśli jesteś pewien swojej pracy.

Testowanie i uruchamianie podłączonej skrzynki elektrycznej

Po zakończeniu podłączenia skrzynki elektrycznej, nadchodzi kluczowy moment testowania i uruchamiania instalacji. Zacznij od wizualnej inspekcji całej skrzynki. Sprawdź, czy wszystkie elementy są solidnie zamocowane, a przewody prawidłowo podłączone i oznakowane.

Kolejnym krokiem jest pomiar rezystancji izolacji. Użyj miernika izolacji, aby sprawdzić, czy nie ma żadnych upływów prądu między przewodami a ziemią. Wartości powinny być zgodne z aktualnymi normami dla danego typu instalacji.

Następnie przeprowadź test ciągłości przewodu ochronnego. Upewnij się, że wszystkie metalowe elementy obudowy są prawidłowo uziemione. To kluczowe dla bezpieczeństwa użytkowników w przypadku awarii.

Teraz możesz przystąpić do włączania poszczególnych obwodów. Zacznij od głównego wyłącznika, a następnie stopniowo włączaj kolejne zabezpieczenia. Obserwuj uważnie, czy nie występują nieprawidłowości, takie jak iskrzenie czy przegrzewanie się elementów.

Na koniec przeprowadź testy funkcjonalne, sprawdzając działanie wszystkich podłączonych urządzeń i obwodów. Zmierz napięcia w różnych punktach instalacji, aby upewnić się, że są one zgodne z oczekiwanymi wartościami. Pamiętaj, że bezpieczeństwo jest najważniejsze – jeśli masz jakiekolwiek wątpliwości, nie wahaj się skonsultować z profesjonalnym elektrykiem.

  • Przeprowadź dokładną inspekcję wizualną przed włączeniem zasilania
  • Wykonaj pomiary rezystancji izolacji i ciągłości uziemienia
  • Włączaj obwody stopniowo, obserwując reakcje systemu
  • Przetestuj działanie wszystkich podłączonych urządzeń
  • W razie wątpliwości, zawsze konsultuj się z profesjonalistą

Podsumowanie

Prawidłowe podłączenie skrzynki elektrycznej wymaga dokładnego zrozumienia schematu i przestrzegania zasad bezpieczeństwa. Kluczowe jest, aby wiedzieć, jak podłączyć bezpieczniki w skrzynce zgodnie ze schematem, używając odpowiednich narzędzi i zachowując ostrożność na każdym etapie pracy.

Po zakończeniu instalacji niezbędne jest przeprowadzenie testów i uruchomienie skrzynki elektrycznej. Należy sprawdzić wszystkie połączenia, wykonać pomiary i stopniowo włączać obwody. Schemat podłączenia bezpieczników w skrzynce powinien być zawsze pod ręką podczas tych czynności, aby zapewnić prawidłowe funkcjonowanie instalacji.
