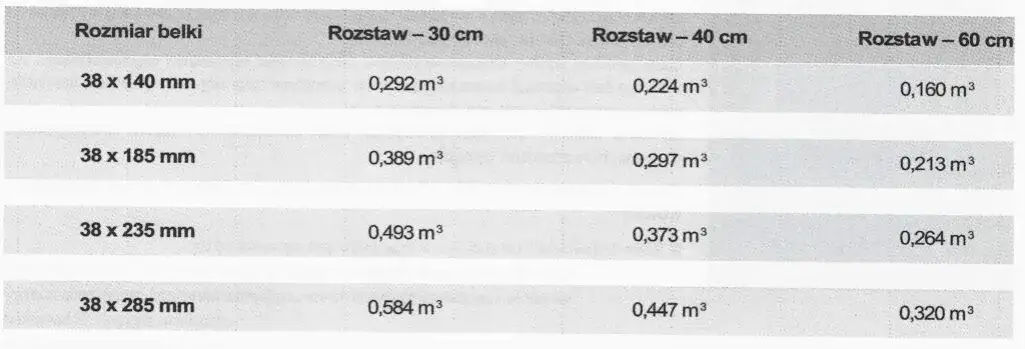

Obliczanie nośności stropu drewnianego to kluczowy element projektowania bezpiecznej konstrukcji budynku. Proces ten wymaga dokładnego przeanalizowania wielu czynników, od podstawowych pomiarów po skomplikowane obliczenia statyczne. Prawidłowe obliczenia zapewniają nie tylko bezpieczeństwo mieszkańców, ale także trwałość całej konstrukcji.
Aby poprawnie określić nośność stropu, należy wziąć pod uwagę dwa główne rodzaje obciążeń: stałe i zmienne. Do obliczeń wykorzystuje się szereg wzorów matematycznych, które uwzględniają parametry takie jak rozpiętość stropu, wymiary belek czy rodzaj użytego drewna.
Kluczowe informacje:- Nośność stropu zależy od powierzchni pomieszczenia i rozstawu belek
- Standardowy rozstaw belek wynosi około 60 cm
- Obliczenia uwzględniają obciążenia stałe (konstrukcja) i zmienne (meble, ludzie)
- Konieczne jest przestrzeganie norm budowlanych i współczynników bezpieczeństwa
- Prawidłowe obliczenia zapobiegają nadmiernemu ugięciu stropu
- Rodzaj i jakość drewna ma istotny wpływ na wytrzymałość konstrukcji
- Proces wymaga uwzględnienia parametrów takich jak moment zginający i ugięcie
Pomiary i przygotowanie do obliczeń
Przed rozpoczęciem obliczania nośności stropu drewnianego konieczne jest zebranie podstawowych danych wymiarowych. Precyzyjne pomiary są kluczem do prawidłowego wymiarowania stropu z drewna. Dokładność na tym etapie znacząco wpływa na końcowy wynik obliczeń.
Do wykonania obliczeń potrzebny będzie profesjonalny sprzęt pomiarowy oraz znajomość podstawowych wzorów. Warto przygotować wszystkie niezbędne narzędzia przed rozpoczęciem prac. Systematyczne podejście do pomiarów pozwoli uniknąć błędów w późniejszych obliczeniach.
- Długość i szerokość pomieszczenia

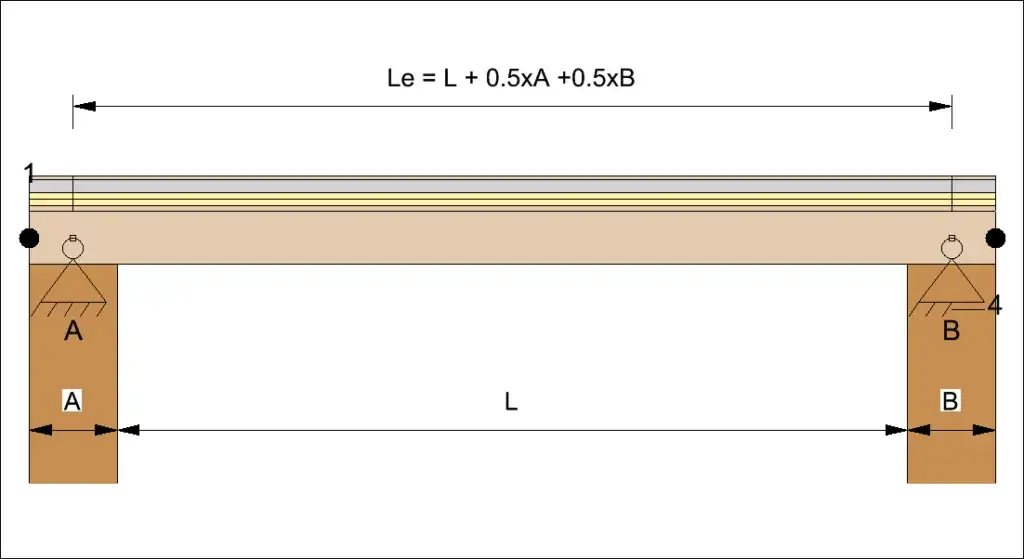

- Rozpiętość belek stropowych w świetle podpór
- Przekrój belek (wysokość i szerokość)

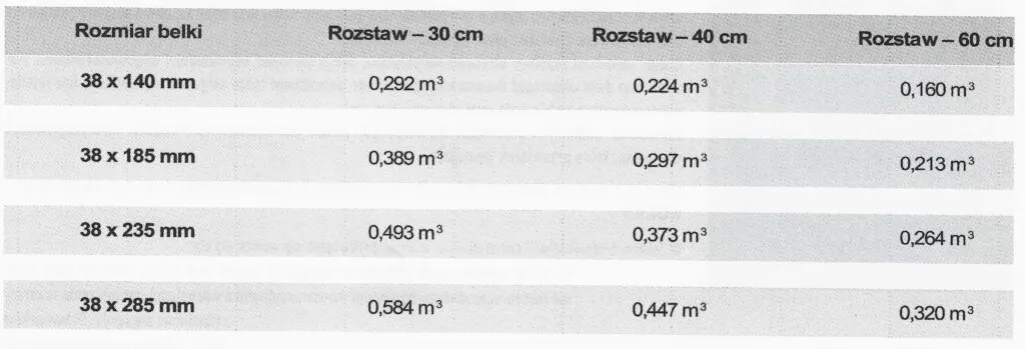

- Rozstaw belek (standardowo 60 cm)
- Grubość poszycia stropu
Rodzaje obciążeń działających na strop
Maksymalne obciążenie stropu drewnianego zależy od dwóch głównych kategorii: obciążeń stałych i zmiennych. Właściwe oszacowanie tych wartości jest kluczowe dla obliczenia nośności stropu drewnianego.
| Obciążenia stałe | Obciążenia zmienne |
|---|---|
| Ciężar własny belek | Meble i wyposażenie |
| Podłoga i poszycie | Osoby przebywające w pomieszczeniu |
| Instalacje podsufitowe | Tymczasowe składowane materiały |
Czytaj więcej: Betonowanie słupków ogrodzeniowych: Kluczowe etapy i porady
Wytrzymałość różnych rodzajów drewna na obciążenia
Wytrzymałość stropu drewnianego obliczenia zależą w dużej mierze od gatunku użytego drewna. Każdy gatunek charakteryzuje się innymi parametrami wytrzymałościowymi. Właściwy dobór materiału ma kluczowe znaczenie dla bezpieczeństwa konstrukcji.
| Gatunek drewna | Wytrzymałość na zginanie (MPa) |
|---|---|
| Sosna | 27 |
| Świerk | 25 |
| Dąb | 35 |
Obliczenia statyczne krok po kroku
Obliczanie nośności stropu drewnianego wymaga zastosowania odpowiednich wzorów statycznych. Do podstawowych obliczeń należy wyznaczenie momentu zginającego i siły tnącej.
Moment zginający obliczamy według wzoru: M = (q × l²) / 8, gdzie q to obciążenie całkowite, a l to rozpiętość belki. Siłę tnącą wyznaczamy ze wzoru: V = (q × l) / 2.

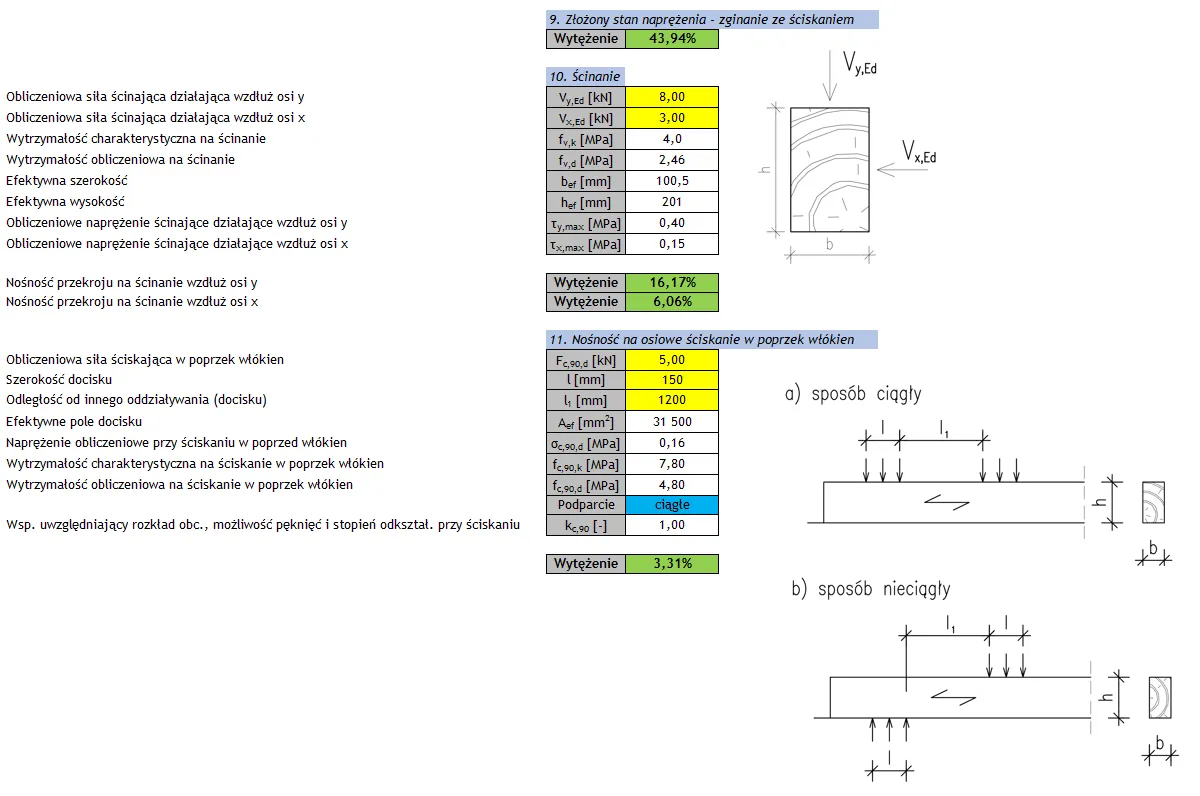

Kolejnym krokiem jest sprawdzenie naprężeń w belce według wzoru: σ = M / W, gdzie W to wskaźnik wytrzymałości przekroju. Otrzymany wynik porównujemy z dopuszczalnymi wartościami dla danego gatunku drewna.
Jak sprawdzić ugięcie stropu?
Obliczanie ugięcia stropu drewnianego jest kluczowe dla komfortu użytkowania konstrukcji. Maksymalne ugięcie obliczamy ze wzoru: f = (5 × q × l⁴) / (384 × E × I), gdzie E to moduł sprężystości drewna, a I to moment bezwładności przekroju. Ugięcie nie powinno przekraczać wartości l/250 dla belek stropowych.
Dla przykładu, przy rozpiętości 4 m, maksymalne dopuszczalne ugięcie wynosi 16 mm. Do obliczeń należy uwzględnić zarówno ugięcie od obciążeń stałych, jak i zmiennych. Regularne kontrole ugięcia pozwalają wcześnie wykryć potencjalne problemy konstrukcyjne.
Dopuszczalne normy i współczynniki bezpieczeństwa
Wszystkie belki stropowe drewniane kalkulator muszą spełniać wymogi norm budowlanych PN-EN 1995-1-1. Współczynnik bezpieczeństwa dla konstrukcji drewnianych wynosi zazwyczaj 1,5. Wartość ta może się zmieniać w zależności od klasy użytkowania konstrukcji.
Normy określają maksymalne dopuszczalne naprężenia dla różnych gatunków drewna. Należy również uwzględnić współczynniki modyfikacyjne związane z wilgotnością i czasem trwania obciążenia. Wszystkie obliczenia powinny być wykonywane z uwzględnieniem tych współczynników.
Przykład praktycznego obliczenia nośności
Dla pomieszczenia o wymiarach 4x5m obliczanie nośności stropu drewnianego rozpoczynamy od określenia całkowitego obciążenia. Przy zastosowaniu belek sosnowych o przekroju 10x20cm w rozstawie co 60cm, obciążenie charakterystyczne wynosi 2,5 kN/m². Moment zginający dla pojedynczej belki wyniesie 4,8 kNm.
Nośność belek stropowych drewnianych sprawdzamy przez porównanie obliczonych naprężeń z wartościami dopuszczalnymi. Dla założonego przekroju naprężenia wynoszą 12,5 MPa, co jest wartością bezpieczną dla drewna sosnowego klasy C24. Ugięcie belki przy pełnym obciążeniu nie przekracza 12 mm.
Końcowy etap to weryfikacja wszystkich warunków nośności i użytkowalności. Sprawdzamy zarówno stan graniczny nośności, jak i użytkowalności. Konstrukcja spełnia wszystkie wymagania normowe z odpowiednim zapasem bezpieczeństwa.
Typowe błędy przy obliczaniu nośności
Niedokładne pomiary i pominięcie niektórych obciążeń to najczęstsze błędy przy obliczaniu nośności stropu drewnianego. Nieuwzględnienie współczynników bezpieczeństwa może prowadzić do poważnych konsekwencji konstrukcyjnych.
Wybór niewłaściwego gatunku drewna lub złe oszacowanie jego właściwości mechanicznych znacząco wpływa na wynik obliczeń. Błędne założenia dotyczące warunków użytkowania mogą prowadzić do przedwczesnego zużycia konstrukcji.
- Pomijanie obciążeń od instalacji i wykończenia
- Nieuwzględnienie wpływu wilgotności na drewno
- Błędne przyjęcie schematu statycznego
- Pominięcie sprawdzenia ugięcia stropu
- Niedokładne pomiary przekrojów belek
- Nieuwzględnienie rzeczywistych warunków podparcia
Kiedy konieczna jest konsultacja z konstruktorem?
Przy nietypowych rozpiętościach lub skomplikowanym układzie belek zawsze warto skonsultować się z konstruktorem. Wymiarowanie stropu z drewna w przypadku pomieszczeń o powierzchni powyżej 25m² wymaga profesjonalnej wiedzy. Specjalista pomoże dobrać odpowiednie przekroje i rozstawy belek.
Konsultacja jest niezbędna również przy adaptacji poddasza lub modernizacji istniejącego stropu. Każda zmiana sposobu użytkowania pomieszczenia wpływa na obciążenia konstrukcji. Konstruktor pomoże ocenić stan techniczny istniejących elementów i zaproponuje ewentualne wzmocnienia.
Projektowanie stropu drewnianego - od pomiarów do bezpiecznej konstrukcji
Obliczanie nośności stropu drewnianego to złożony proces wymagający systematycznego podejścia. Kluczem do sukcesu jest dokładne wykonanie pomiarów, prawidłowe oszacowanie obciążeń oraz uwzględnienie właściwości mechanicznych wybranego gatunku drewna.
Właściwe wymiarowanie stropu z drewna wymaga nie tylko znajomości wzorów, ale też świadomości potencjalnych błędów. Szczególną uwagę należy zwrócić na ugięcia konstrukcji oraz przestrzeganie aktualnych norm budowlanych, które gwarantują bezpieczeństwo użytkowania.
W przypadku bardziej skomplikowanych konstrukcji lub adaptacji istniejących stropów, wytrzymałość stropu drewnianego obliczenia powinny być zweryfikowane przez konstruktora. Profesjonalna konsultacja może uchronić przed kosztownymi błędami i zapewnić długotrwałą stabilność konstrukcji.
