Prawidłowe połączenie wieńca ze stropem jest fundamentem stabilnej konstrukcji budynku. Ten krytyczny element wymaga szczególnej uwagi podczas procesu budowlanego. Istnieją trzy główne typy wieńców stropowych: opuszczony, równy i podniesiony - każdy z nich ma swoje specyficzne zastosowanie i sposób montażu. Odpowiedni dobór typu wieńca zależy od rodzaju stropu i planowanej konstrukcji.
Proces łączenia wymaga precyzyjnego przygotowania zbrojenia i właściwego betonowania. Minimalna szerokość wieńca wynosi 10-18 cm, a jego wysokość musi być co najmniej równa wysokości stropu. To zapewnia odpowiednią nośność i trwałość całej konstrukcji.
Najważniejsze informacje:- Wieniec musi być odpowiednio zbrojony 4 prętami o średnicy 10-12 mm
- Betonowanie wykonuje się zazwyczaj jednocześnie ze stropem
- Każdy typ wieńca wymaga innego przygotowania podłoża
- Właściwe wymiary i zbrojenie są kluczowe dla stabilności konstrukcji
- Proces łączenia należy wykonać zgodnie ze sztuką budowlaną i projektem
- Wysokość wieńca nie może być mniejsza niż wysokość stropu
Rodzaje wieńców stropowych i ich zastosowanie
Prawidłowy wybór typu wieńca ma kluczowe znaczenie dla stabilności konstrukcji budynku. Połączenie wieńca ze stropem wymaga dostosowania do rodzaju zastosowanego stropu oraz planowanej konstrukcji. Właściwe wykonanie tego elementu gwarantuje długotrwałą stabilność budynku.
Każdy typ wieńca charakteryzuje się odmienną specyfiką montażu i przeznaczeniem. Wykonanie wieńca stropowego musi być dostosowane do wybranej technologii stropu. Wybór odpowiedniego typu determinuje dalsze etapy prac budowlanych.
| Typ wieńca | Cechy charakterystyczne | Zastosowanie |
|---|---|---|
| Opuszczony | Belki otulone betonem, zbrojenie dolne pod belkami | Stropy gęstożebrowe |
| Równy | Wymaga betonowej poduszki na ścianach | Prefabrykowane płyty stropowe |
| Podniesiony | Ułatwione deskowanie i zbrojenie | Stropy monolityczne |
Wymagane wymiary i parametry techniczne wieńca
Wymiary wieńca w stropie muszą spełniać określone normy techniczne. Wysokość wieńca nie może być mniejsza niż wysokość stropu.
Szerokość wieńca zależy od rodzaju zastosowanego stropu. Minimalna szerokość powinna wynosić od 10 do 18 cm.
Grubość otuliny zbrojenia musi zapewniać odpowiednią ochronę stali. Zalecana grubość otuliny wynosi minimum 2,5 cm.
- Minimalna wysokość równa wysokości stropu
- Szerokość od 10 do 18 cm
- Grubość otuliny zbrojenia 2,5 cm
- Klasa betonu minimum C20/25
- Średnica prętów głównych 10-12 mm
Materiały niezbędne do wykonania połączenia
Do połączenia wieńca ze stropem potrzebne są pręty zbrojeniowe o średnicy 10-12 mm oraz strzemiona o średnicy 6 mm. Stal zbrojeniowa musi być klasy minimum A-IIIN. Wszystkie elementy stalowe powinny być oczyszczone z rdzy i zabrudzeń.
Beton konstrukcyjny powinien być klasy minimum C20/25. Do betonowania należy użyć mieszanki o odpowiedniej konsystencji. Stosunek wodno-cementowy powinien być starannie dobrany.
Czytaj więcej: Jak dobudować pokój do istniejącego domu? Oto prosty przewodnik

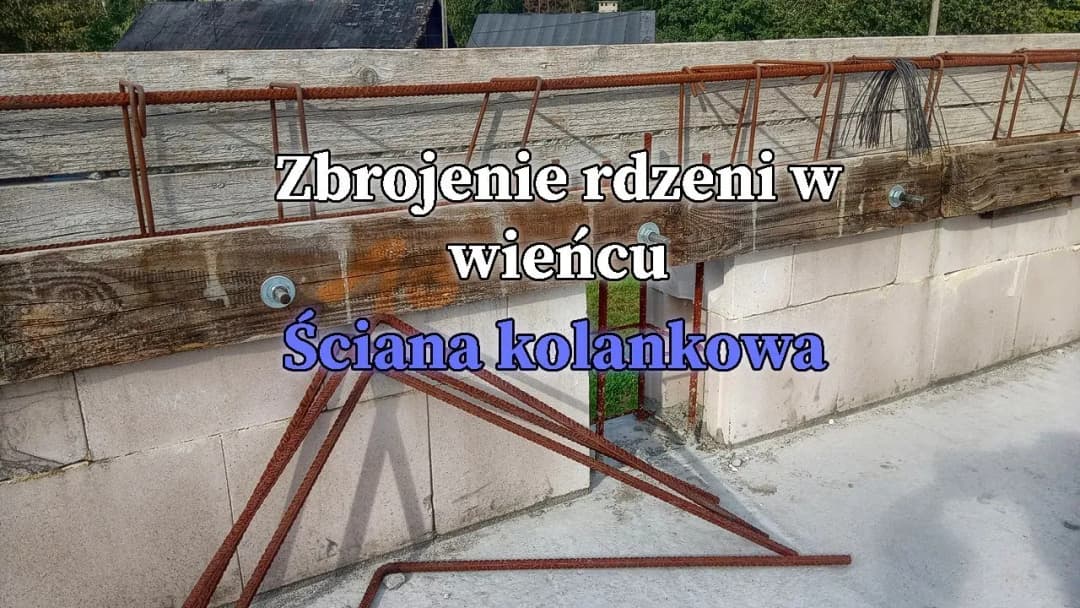

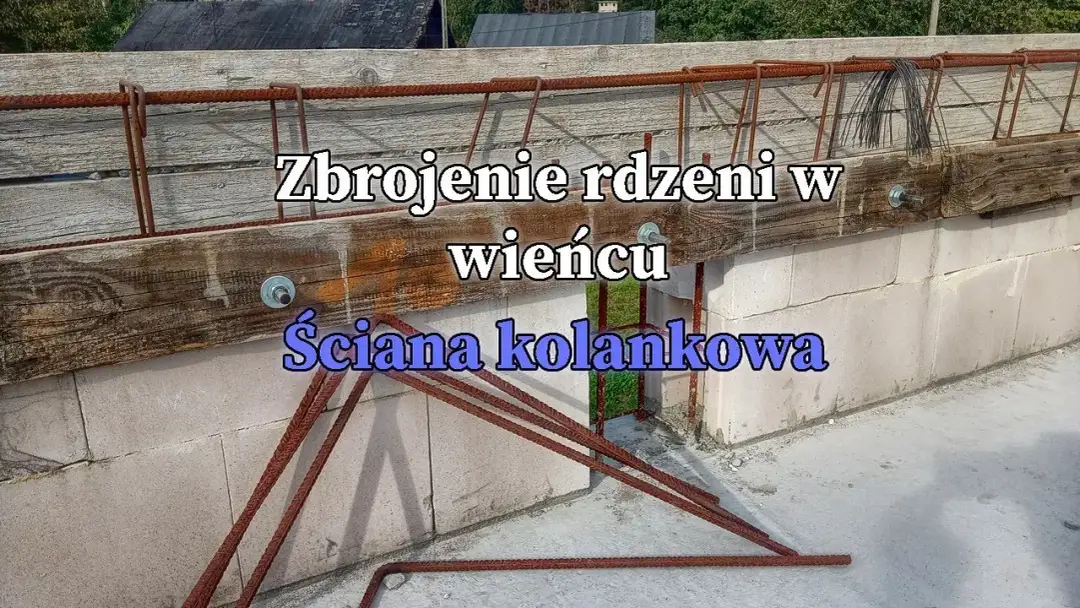

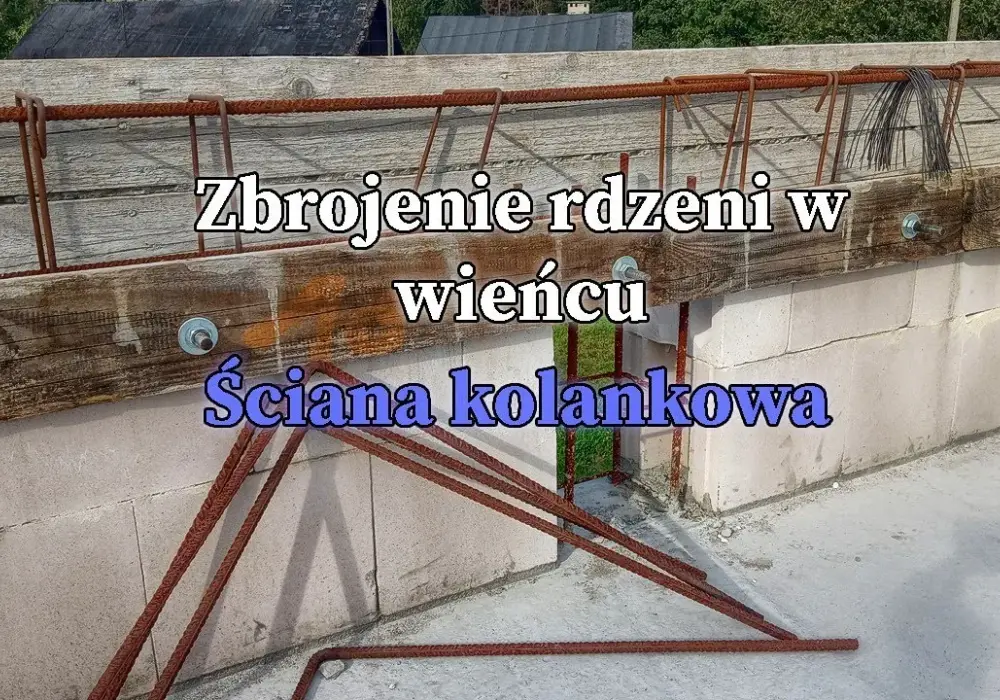

Przygotowanie zbrojenia wieńca stropowego
Zbrojenie wieńca stropowego rozpoczyna się od przygotowania prętów głównych. Pręty należy przyciąć na odpowiednią długość, uwzględniając zakłady.
Strzemiona wymagają dokładnego wygięcia pod kątem 90 stopni. Rozstaw strzemion powinien wynosić maksymalnie 25 cm.
Połączenia prętów głównych wykonuje się na zakład minimum 60 średnic pręta. Miejsca połączeń należy dodatkowo zabezpieczyć strzemionami.
W narożnikach budynku zbrojenie wymaga szczególnej uwagi. Pręty należy zagiąć i połączyć na zakład, zachowując ciągłość zbrojenia.
- Przycięcie prętów głównych na wymiar
- Przygotowanie strzemion
- Montaż strzemion na prętach głównych
- Wykonanie zakładów na połączeniach
- Zabezpieczenie narożników
- Kontrola poprawności wykonania
Prawidłowe rozmieszczenie prętów zbrojeniowych
Pręty główne umieszcza się w narożach wieńca. Odległość między prętami górnymi i dolnymi powinna wynosić minimum 10 cm.
Strzemiona montuje się prostopadle do prętów głównych. Pierwsze strzemię należy umieścić w odległości 5 cm od początku wieńca.
W miejscach szczególnie obciążonych zagęszcza się rozstaw strzemion. Dodatkowe strzemiona stosuje się przy otworach i przerwach dylatacyjnych.
Etapy łączenia wieńca ze stropem
Łączenie wieńca z płytą stropową rozpoczyna się od przygotowania powierzchni ścian. Górna powierzchnia ściany musi być wyrównana i oczyszczona z luźnych elementów. Przed rozpoczęciem prac należy sprawdzić poziom ścian.
Kolejnym krokiem jest ułożenie zbrojenia na ścianach. Zbrojenie musi być stabilnie zamocowane i odpowiednio dystansowane od powierzchni ściany. Pręty należy zabezpieczyć przed przemieszczaniem.
Następnie wykonuje się deskowanie zewnętrzne wieńca. Deski szalunkowe muszą być czyste i zabezpieczone środkiem antyadhezyjnym. Szalunek należy usztywnić i sprawdzić jego szczelność.
Montaż wieńca na stropie wymaga precyzyjnego ułożenia elementów stropowych. Belki stropowe lub płyty należy układać zgodnie z projektem. Konieczne jest zachowanie odpowiednich podparć montażowych.
Po ułożeniu elementów stropowych można przystąpić do zbrojenia górnego stropu. Należy zachować odpowiednie otulenie prętów. Zbrojenie rozdzielcze układa się prostopadle do głównego.
Proces betonowania połączenia
Betonowanie wieńca ze stropem powinno odbywać się w sposób ciągły. Przed rozpoczęciem betonowania należy sprawdzić stabilność szalunków i zbrojenia. Mieszankę betonową trzeba układać warstwami o grubości około 30-40 cm.
Zagęszczanie betonu wykonuje się wibratorem wgłębnym. Wibrowanie należy prowadzić systematycznie, nie dopuszczając do rozwarstwiania mieszanki. Każdy punkt powinien być wibrowany przez 10-20 sekund.
Po zakończeniu betonowania rozpoczyna się pielęgnacja betonu. Powierzchnię należy chronić przed nadmiernym wysychaniem. W zależności od warunków atmosferycznych, beton należy zraszać wodą.
| Warunki atmosferyczne | Czas wiązania | Okres pielęgnacji |
|---|---|---|
| Temperatura 20°C | 24 godziny | 7 dni |
| Temperatura 10°C | 48 godzin | 10 dni |
| Temperatura 5°C | 72 godziny | 14 dni |
Najczęstsze błędy podczas wykonywania połączenia
Niedokładne przygotowanie powierzchni ścian prowadzi do osłabienia połączenia. Pozostawienie luźnych elementów lub nierówności może skutkować powstaniem rys.
Nieodpowiednie otulenie zbrojenia to częsty błąd wykonawczy. Zbyt małe otulenie prowadzi do korozji stali i degradacji konstrukcji.
Brak zachowania ciągłości zbrojenia w narożnikach osłabia konstrukcję. Nieprawidłowe wykonanie zakładów może prowadzić do pęknięć w miejscach połączeń.
Niewłaściwe zagęszczenie mieszanki betonowej skutkuje powstaniem pustek. Niestaranne wibrowanie może prowadzić do rozwarstwienia betonu i obniżenia jego wytrzymałości.
Metody zapobiegania problemom wykonawczym
Dokładne sprawdzenie wymiarów i poziomu ścian przed rozpoczęciem prac jest kluczowe. Warto użyć poziomicy laserowej do weryfikacji równości podłoża.
Stosowanie odpowiednich dystansów zapewnia właściwe otulenie zbrojenia. Regularne sprawdzanie położenia prętów podczas betonowania zapobiega ich przemieszczaniu.
Systematyczna kontrola jakości materiałów i przestrzeganie technologii wykonania są niezbędne. Warto prowadzić dokumentację fotograficzną kolejnych etapów prac.
Kontrola jakości wykonanego połączenia
Wizualna ocena powierzchni betonu pozwala wykryć podstawowe wady. Należy zwrócić uwagę na rysy, pęknięcia i równomierność struktury. Kontrolę przeprowadza się po rozszalowaniu konstrukcji.
Sprawdzenie położenia zbrojenia można wykonać za pomocą wykrywacza metali. Pomiary należy wykonać w kilku punktach wieńca. Wyniki pomiarów trzeba porównać z projektem.
Badanie wytrzymałości betonu przeprowadza się metodą sklerometryczną lub na próbkach pobranych podczas betonowania. Test wykonuje się po 28 dniach od zabetonowania. Wyniki muszą spełniać wymagania projektowe.
Skuteczne łączenie wieńca ze stropem - klucz do trwałej konstrukcji
Prawidłowe połączenie wieńca ze stropem wymaga starannego zaplanowania i precyzyjnego wykonania każdego etapu prac. Najważniejsze jest dobranie odpowiedniego typu wieńca do rodzaju stropu oraz przestrzeganie wymogów technicznych dotyczących wymiarów i zbrojenia.
Kluczem do sukcesu jest właściwe przygotowanie zbrojenia i wykonanie betonowania. Stal zbrojeniowa musi być odpowiednio zabezpieczona i ułożona, a proces betonowania przeprowadzony w sposób ciągły, z zachowaniem właściwej technologii zagęszczania i pielęgnacji betonu.
Regularny nadzór i kontrola jakości na każdym etapie wykonywania połączenia pozwalają uniknąć typowych błędów. Przestrzeganie zasad sztuki budowlanej oraz systematyczna weryfikacja parametrów technicznych gwarantują trwałość i bezpieczeństwo konstrukcji na długie lata.
