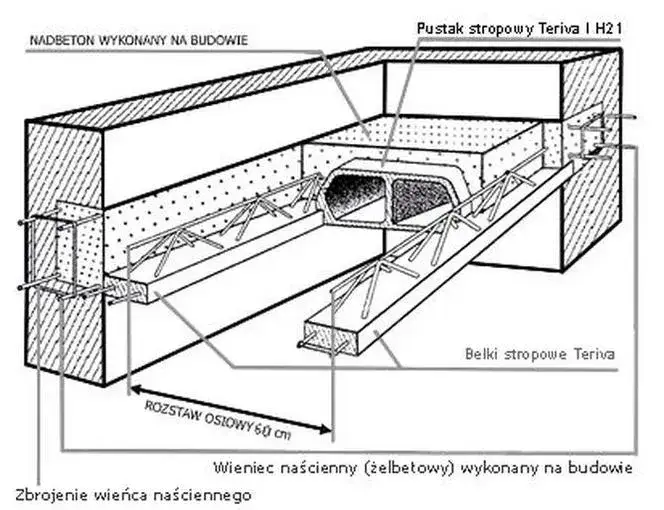

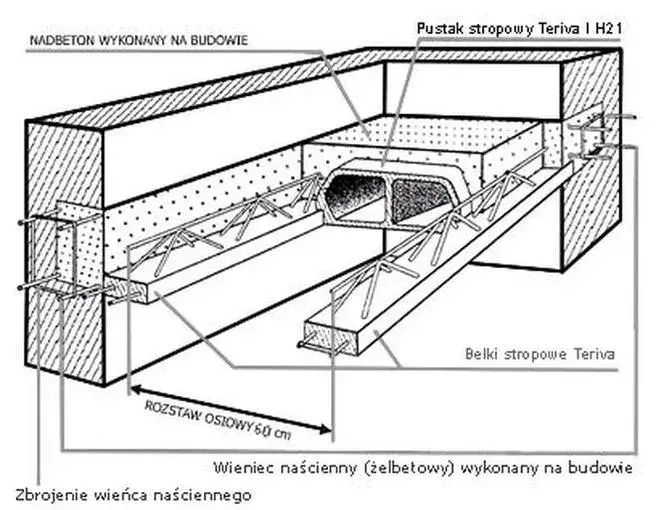

Strop Teriva to system konstrukcyjny składający się z belek kratownicowych i pustaków, który jest szeroko stosowany w budownictwie mieszkaniowym. Jego kluczowym elementem są żebra rozdzielcze. Pełnią one istotną funkcję w stabilizacji całej konstrukcji. Żebra rozdzielcze są niezbędne przy stropach o rozpiętości powyżej 4 metrów. Zapobiegają one klawiszowaniu i zapewniają równomierne przenoszenie obciążeń.
Kluczowe informacje:- Żebra rozdzielcze są obowiązkowe przy stropach powyżej 4m
- System składa się z belek kratownicowych i pustaków
- Szerokość żebra wynosi 70-100mm
- Zbrojenie wykonuje się z prętów o średnicy 10-12mm
- Rozstaw żeber zależy od rozpiętości stropu
- Strzemiona w żebrach montuje się co 60cm
- Żebra zapobiegają powstawaniu rys w stropie
- Wysokość żebra musi być równa wysokości stropu
Dlaczego stosowanie żeber rozdzielczych w stropie Teriva jest kluczowe
Żebra rozdzielcze w stropie Teriva stanowią kluczowy element konstrukcyjny przy rozpiętościach przekraczających 4 metry. System ten wymaga zastosowania wzmocnień poprzecznych, które zapewnią odpowiednią sztywność konstrukcji. Bez tych elementów strop może ulec odkształceniom.
Główną funkcją żeber rozdzielczych teriva jest zapobieganie klawiszowaniu stropu. Dodatkowo elementy te odpowiadają za równomierne rozłożenie obciążeń.
Kiedy należy montować żebra rozdzielcze w stropie Teriva
Rozstaw żeber rozdzielczych teriva zależy przede wszystkim od rozpiętości stropu. Przy małych rozpiętościach do 3 metrów nie ma konieczności stosowania żeber. Konstrukcje o rozpiętości między 3 a 4,5 metra wymagają jednego żebra. Stropy powyżej 4,5 metra muszą posiadać minimum dwa żebra.
| Rozpiętość stropu | Wymagana liczba żeber |
| Do 3m | Brak |
| 3m - 4,5m | 1 żebro |
| 4,5m - 6m | 2 żebra |
Dodatkowe żebra mogą być wymagane przy zwiększonych obciążeniach użytkowych. Projekt powinien uwzględniać specyfikę budynku.
Odległości między żebrami rozdzielczymi
Odległość między żebrami teriva musi być starannie zaplanowana. Minimalna przestrzeń między żebrami powinna wynosić 70mm. Maksymalny odstęp nie może przekraczać 100mm.
- Przy rozpiętości 3-4,5m: żebro w środku rozpiętości
- Przy rozpiętości 4,5-6m: żebra w odległości 1/3 rozpiętości
- Powyżej 6m: według indywidualnego projektu
Dobór rozstawu żeber rozdzielczych zależy również od przewidywanych obciążeń stropu. Ciężkie ścianki działowe wymagają dodatkowych wzmocnień.
Czytaj więcej: Elementy żurawia wieżowego
Wymiary i parametry żeber rozdzielczych
Wymiary żeber rozdzielczych teriva są ściśle określone przez normy budowlane. Standardowa szerokość żebra musi mieścić się w przedziale od 70 do 100mm. Wysokość żebra zawsze odpowiada wysokości stropu.
Szerokość żebra zależy od typu zastosowanych pustaków. Należy zachować minimum 70mm szerokości dla prawidłowego zabetonowania.
Wysokość żebra musi być identyczna z wysokością stropu. Zapewnia to prawidłowe zespolenie elementów.
Zbrojenie żeber rozdzielczych
Montaż żeber rozdzielczych teriva wymaga odpowiedniego zbrojenia. Konstrukcja zawiera dwa pręty główne o średnicy 10-12mm. Strzemiona o średnicy 4,5mm montuje się co 60cm. Pręty należy połączyć z wieńcem na długości minimum 50cm.
- Pręty główne: 2x φ10-12mm
- Strzemiona: φ4,5mm co 60cm
- Otulina zbrojenia: minimum 20mm
- Długość zakotwienia: 50cm w wieńcu
Kotwiące pręty w wieńcach muszą być odpowiednio zagięte. Minimalna długość zakotwienia wynosi 50cm.
Prawidłowy montaż żeber rozdzielczych

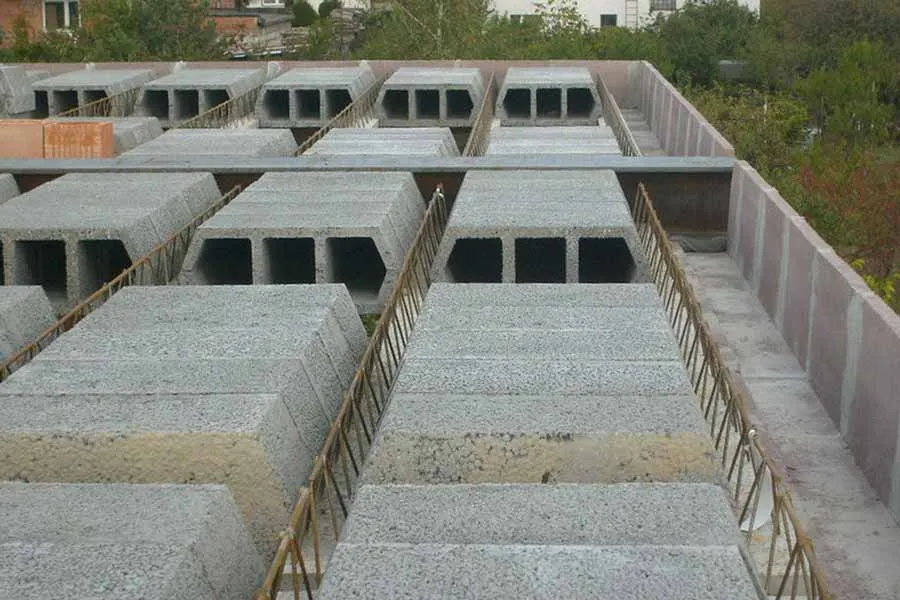

Wykonanie żeber rozdzielczych strop teriva rozpoczyna się od rozsunięcia pustaków o 7-10cm. Miejsca te należy zabezpieczyć deskowaniem. Podpory montażowe muszą być stabilne.
Montaż rozpoczynamy od ułożenia dolnego zbrojenia na podporach. Następnie instalujemy strzemiona i górny pręt zbrojeniowy. Całość musi być stabilnie połączona drutem wiązałkowym.
Przed betonowaniem sprawdzamy poziom i stabilność konstrukcji. Po związaniu betonu kontrolujemy brak rys i pęknięć. Deskowanie można zdjąć po osiągnięciu przez beton odpowiedniej wytrzymałości.
Najważniejsze zasady montażu żeber rozdzielczych w stropie Teriva
Żebra rozdzielcze w stropie Teriva są niezbędne przy rozpiętości powyżej 4 metrów. Ich podstawowym zadaniem jest zapobieganie klawiszowaniu i zapewnienie równomiernego rozkładu obciążeń. Prawidłowe rozmieszczenie żeber ma kluczowe znaczenie dla bezpieczeństwa konstrukcji.
Przy montażu należy pamiętać o odpowiednim rozstawie żeber rozdzielczych, który zależy od rozpiętości stropu. Kluczowe jest też zastosowanie właściwego zbrojenia - dwóch prętów o średnicy 10-12mm oraz strzemion montowanych co 60cm.
Wykonanie żeber rozdzielczych wymaga precyzji i dokładności na każdym etapie prac. Szerokość żebra powinna wynosić od 70 do 100mm, a ich wysokość musi odpowiadać wysokości stropu. Prawidłowe zakotwienie w wieńcach na długości minimum 50cm zapewnia stabilność całej konstrukcji.
